色: | 赤と黒 | 名前: | 0.2s変流器 |
---|---|---|---|
材料: | 新しい磁気 | アプリケーション: | 開閉装置 |
重荷: | 2.5-20VA | 比率: | 30-1000A/5Aか1A |
直径: | 50 mm | サイズ: | φ45xφ120x65 |
ハイライト: | 円環形状の変流器,発電機の変流器 |
0.2sクラスの高精度はエネルギー メートルのためのエポキシ樹脂変流器を投げました
理論
変流器(CT)は交流(AC)を測定するのに使用されているタイプの変圧器です。それは第一次の流れに比例している二次の流れを作り出します。
変流器は、電圧または潜在性の変圧器と共に、器械変圧器です。器械変圧器は器械および保護リレーのために扱い易い小さい、標準化された価値に電圧または流れの大きい価値を量ります。器械変圧器はプライマリ システムの高圧からの測定か保護回路を隔離します。変流器は第一次で現在に流れることに正確に比例している二次流れを提供します。変流器は第一次回路に僅かな負荷を示します。
適用
変流器はパワー系統の現在感知の単位です。変流器は場所、電気サブステーションの発生で、そして産業および商業電力の配分で使用されます。
力メートルのための測定の流れ
エネルギー メートルのための測定の流れ
防御装置のための測定の流れ
特徴
新しい磁気材料は高い磁気透磁率、低い飽和磁化およびよい安定性がある変流器の中心であるために取られます。従って、測定の正確さはより高く、器械の保証要因はより低いです。先端技術によって処理される良質のケイ素があるために取られるのでの中心は正確さの限界の要因を保証した保護巻上げ、より高いです。
半円形リング中心および二次巻上げは維持との湿気の防止、安定した性能そして分配の特徴がある防火効力のあるプラスチック・ケースの良質のエポキシドの樹脂によって注がれる真空です。リング ネットワークの開閉装置ケーブルで固定される小型、軽量、小さい足跡。ケーブルは内部棒を通して変流器をすぐにそして均一に交差できます。
鋳造物の樹脂のストレート型の変流器はさまざまな流動比率、正確さおよび定格負荷に従って複数の種類分けることができます。特定の変数は各モデル パラメータ テーブルに相当してで示されています。
変数
技術的な変数 | |
---|---|
標準 | IEC60044-1;IEC 61869-2;ANSI C57.13;NTC 2205;GB1208-2006 |
評価される第一次流れ | 30-1000A |
定格負荷 | ≤20VA |
評価される頻度 | 50Hzか60Hz |
評価される二次流れ | 5Aか1A |
評価される短時間の熱流れ | 40kA、1S |
評価される連続的な熱流れ | 120%I1n |
二次巻上げのパワー頻度電圧 | 3kV、1min |
器械の保証要因 | FS ≤10 |
機械変数 | |
次元(W×D×H) (mm) | φ45xφ120x65 |
重量(kg) | 2.1 |
作動条件 | |
実用温度 | -35°Cへの+55°C |
毎日の平均の臨時雇用者 | <> |
高度 | <3500 meters=""> |
続く作動条件- | |
条件 | 空気のひどく汚された、腐食性放射性ガスの存在無し。評価される流れの下の長期操作の許可。 |
タイプ | LZCG530-10 | LZCG530-10 | LZCG530-10 | |||||||
---|---|---|---|---|---|---|---|---|---|---|
目的 | 測定の変流器 | 保護変流器 | 二重巻上げの変流器 | |||||||
評価される第一次流れ(AMP) | 正確さのクラスおよび定格負荷(VA) | 正確さのクラスおよび定格負荷(VA) | 合成の正確さのクラスおよび定格負荷(VA) | |||||||
0.2S | 0.2 | 0.5 | 10P20 | 10P15 | 10P10 | 0.2S | 0.5 | 10P15 | 10P10 | |
30 | 2 | |||||||||
40 | 2.5 | |||||||||
50 | 3.75 | 2 | ||||||||
75 | 3.75 | 5 | 2 | 3.75 | ||||||
100 | 2.5 | 5 | 7.5 | 2.5 | 3.75 | |||||
150 | 5 | 7.5 | 10 | 2.5 | 3.75 | 6.25 | 2.5 | 3.75 | 2.5 | |
200 | 7.5 | 10 | 15 | 3.75 | 5 | 7.5 | 5 | 7.5 | 3.75 | |
300 | 10 | 15 | 20 | 5 | 7.5 | 10 | 7.5 | 10 | 2.5 | 5 |
400 | 15 | 20 | 25 | 6.25 | 7.5 | 15 | 10 | 12.5 | 3.75 | 5 |
500 | 20 | 25 | 25 | 6.25 | 7.5 | 15 | 15 | 15 | 3.75 | 5 |
600 | 20 | 30 | 30 | 7.5 | 10 | 20 | 15 | 20 | 3.75 | 7.5 |
モデル | 第一次評価される流れ | 定格負荷 | 開き(mm) | 記述(mm) | 重量(kg) | 材料 | 防水 |
---|---|---|---|---|---|---|---|
LZCK-55 | 100-1500A | ≤10VA | φ55 | 180×138×52 | 2 | PC | IP65 |
LMCK185-10 | 300-3000A | ≤25VA | φ185 | 350×283×55 | 4.5 | PC | IP65 |
LZCK310-10 | 300-600A | ≤10VA | φ50 | φ50 x φ110 X 32 | 1 | 樹脂 | ケイ素の箱(選択) |
LZCK322-10 | 30-600A | ≤10VA | φ50 | φ50 x φ110 X 52 | 1.6 | 樹脂 | ケイ素の箱(選択) |
LZCK350-10 | 20-600A | ≤25VA | φ50 | φ50 x φ110 X 105 | 3.1 | 樹脂 | ケイ素の箱(選択) |
LZCG530-10 | 30-600A | ≤20VA | φ45 | φ45 x φ120 X 65 | 2.1 | 樹脂 | ケイ素の箱(選択) |

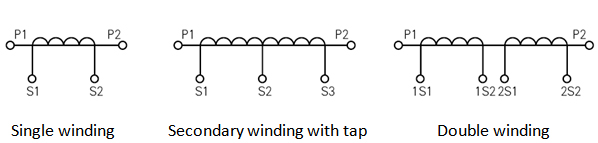

P1、P2は第一次極性ターミナル、S1、S2です二次極性ターミナルです。
P2、S2は同音異義ターミナル(負の極性)です。
